Якорные системы, лебедки, траловые устройства

Якорные системы

  • Применяются для постановки бонов на реках

  • Комплект рассчитан на 100-200 м.п. бонов

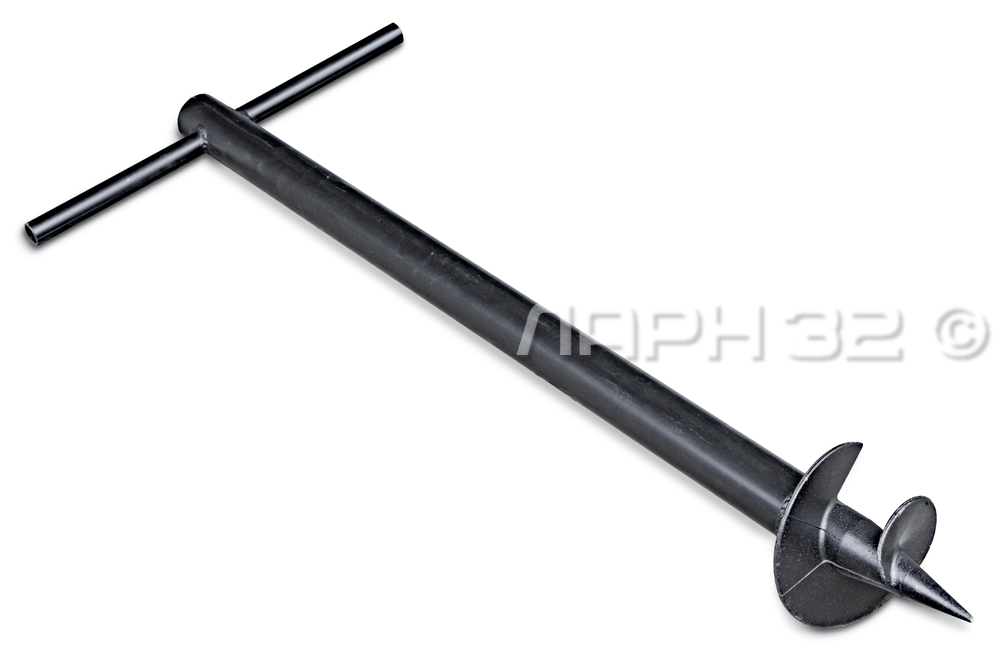

Якорная система для постановки боновЯкорь донныйЯкорь шнековыйЯкорь береговой
Якорная система (ЯС)
предназначена для установки и закрепления боновых заграждений на водоемах.
Принцип работы ЯС заключается в удержании соединенных между собой секций бонового заграждения на воде под заданным углом к направлению течения или кольцевом охвате разлитого нефтепродукта (с целью его локализации, аккумуляции и дальнейшего сбора).

В состав якорной системы входит:
  • якорь донный (Яд) – 2 шт;
  • якорь береговой (Яб) – 10 шт;
  • якорь шнековый (Яш) – 1 шт;
  • буй якорный – 2 шт;
  • канат полипропиленовый диам. 10мм – 200 м;
  • траловое устройство – 1 шт.
Комплект якорной системы рассчитан на общую длину установленного заграждения до 200 м.

Технические характеристики:

Параметр
Тип якоря
Яб
Яш
Яд
Габаритные размеры, м
- длина;
- высота;
- ширина.

0,7
0,05
0,3

1,2
0,08
0,5

0,7
0,1
0,4
Масса, кг
5
6
10
Количество, шт
10
1
2
    Якорные системы выпускаются по ТУ 8026-008-68457461-2014 и имеют сертификат соответствия ГОСТ Р
    РМРС Якорные системы входят в комплект БРН, сертификат о типовом одобрении РМРС № 16.00089.120
    EAC42х42.png Декларация о соответствии требований ТР ТС 010/2011 "О безопасности машин и оборудования"

Якоря

  • Применяются для удержания бонов и плавсредств на реках

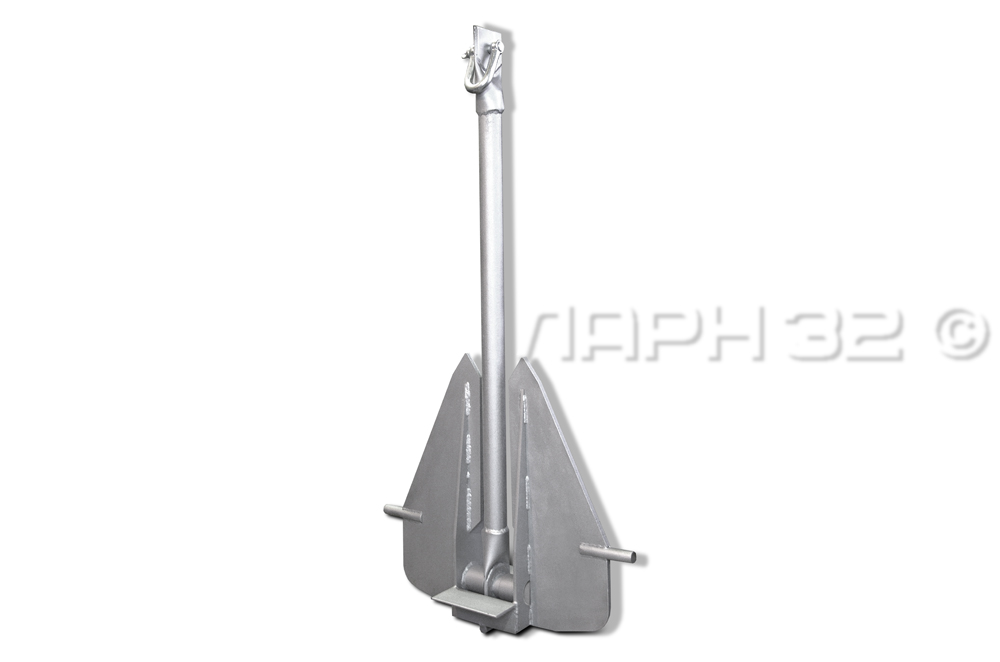

Якорь донныйЯкорь донныйЯкорь донныйЯкорь донный
Якорь МатросоваЯкорь МатросоваЯкорь МатросоваЯкорь Матросова

Якоря
предназначены для установки и удержания боновых заграждений, плавсредств и т.д. на водоемах.

Технические характеристики якоря донного ЯД:

Параметр
ЯД-10
ЯД-20
ЯД-30
ЯД-60
ЯД-80
ЯД-100
Габариты (ДхШхВ), мм 800х450х180
1220х650х2801220х650х2801400х800х3301600х850х350 1600х850х350
Масса, кг 10
20306080 120

Технические характеристики якоря ЯДк:

Параметр
ЯДк-5
ЯДк-10
ЯДк-20
Габариты (ДхШхВ), мм 600х500х500
800х600х600 1100х750х750
Габариты транспортные (ДхШхВ), мм 600х150х150800х200х2001100х250х250
Масса, кг 5
10 20
    Якоря выпускаются по ТУ 8026-008-68457461-2014 и имеют сертификат соответствия ГОСТ Р
    РМРС Якоря входят в комплект БРН, сертификат о типовом одобрении РМРС № 16.00089.120
    EAC42х42.png Декларация о соответствии требований ТР ТС 010/2011 "О безопасности машин и оборудования"

Траловые устройства


Траловое устройство для бонов БН, БНп, БНу
Траловое устройство "ТУ" предназначено для транспортировки плавсредствами боновых заграждений постоянной плавучести БН, бонов с плоским поплавком БНп, бонов универсальных с сорбирующим картриджем БНу, бонов плавающих болотных БНбп, а так же фиксирования боновых заграждений к берегу при ликвидации аварийных разливов нефти и нефтепродуктов.

Устройство закрепляется за замок крайней секции бонового заграждения и состоит из пластины с зацепом аналогичном замковому соединению бонового заграждения к которому закреплен гибкий силовой элемент с карабином.
Траловое устройство быстро и надежно соединяется с секцией бонового заграждения и фиксируется барашковым винтом.

Устройство применяется для транспортировки боновых заграждений оснащенных замками ASTM.

Технические характеристики:

Параметр

ТУ-300

ТУ-400

ТУ-500

ТУ-600

ТУ-700

ТУ-800

ТУ-900

ТУ-1000

Длина, м1,31,51,51,81,8222
Высота, мм3004005006007008009001000
Прочность на разрыв, т33333333

По желанию Заказчика размеры троса и замка ASTM могут быть изменены.
    Траловые устройства выпускаются по ТУ 8026-008-68457461-2014 и имеют сертификат соответствия ГОСТ Р
    РМРС Траловые устройства входят в комплект БРН, сертификат о типовом одобрении РМРС № 16.00089.120
    EAC42х42.png Декларация о соответствии требований ТР ТС 010/2011 "О безопасности машин и оборудования"

Буй-разветвитель БР-300/S

БР-300/SБР-300/SБР-300/S

Буй-разветвитель БР-300/S применяется для установки нескольких веток боновых заграждений на реках или стоячих водоёмах.

Буй-разветвитель изготавливается из искробезопасного алюминиевого сплава и состоит из плавающей части и замковых соединений ASTM для подсоединения боновых заграждений.

Устройство может использоваться:
- как разветвитель для 3-х веток боновых заграждений
- как соединитель для 2-х веток бонов и тралового устройства

При подсоединении 3-х веток бонов на воде, буй-разветвитель, даёт более широкие возможности по установке боновых заграждений, одновременно выполняя функцию удержания замковых соединений на плаву, а так же обеспечивая герметичность соединения.

Основное же применение буя-разветвителя – это «Y-образное» соединение 2-х веток бонов установленных вдоль берега и под углом к течению с их фиксацией траловым устройством.

Образованная в таком случае ловушка позволяет размещать там устройства для сбора нефти, такие, как пороговые нефтесборщики и олеофильные скиммеры, или организовать место для сбора нефти вакуумными установкам.

Технические характеристики:

Наименование

Ширина, мм

Высота, мм

Вес, кг

Длина замкового соединения, мм

БР-300/S*
3503754300
*по желанию заказчика буй-разветвитель может поставляться, как с S-образным, так и с Z-образным замком.
    EAC42х42.png Декларация о соответствии требований ТР ТС 010/2011 "О безопасности машин и оборудования"

    Лебедки ручные

    Лебедка ручная ЛРЛебедка ручная ЛР
    Лебедка ручная ЛРЛебедка ручная ЛР

Лебедки ручные предназначены для натяжения боновых заграждений типа БН, БНп, БНу при их установке.
Лебедка устанавливается между береговым якорем (якорем-мертвяком или шнековым якорем) и бонами.

Технические характеристики:
Модель лебедки
Maкс. тяговое усилие, кг
Габаритные размеры, мм
Масса, кг
Диаметр троса, мм
Длина троса, м
ЛР-0,5
500
1000х500х500
15
5
10
ЛР-1
1000
1000х500х500
16
5
10
ЛР-1,5
1500
1000х500х500
17
6
10

    Лебедки ручные выпускаются по ТУ 8026-008-68457461-2014 и имеют сертификат соответствия ГОСТ Р
    EAC42х42.png Декларация о соответствии требований ТР ТС 010/2011 "О безопасности машин и оборудования"
